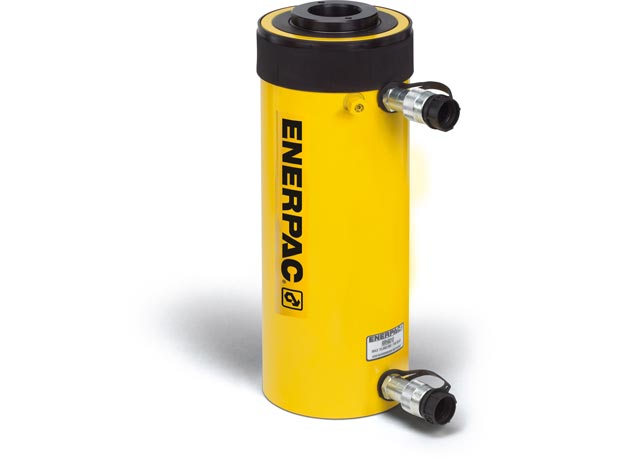

Description
- Long cylinder strokes in confined space
- Nitrocarburized treatment for extreme conditions
- 3% side-load of full capacity
- Standard tilting saddle on all models
Maximum Operating Pressure psi : 10,000
Maximum Operating Pressure bar : 700
Series : RRH
Stroke mm : 89
Unit Height Shipping Oracle ERP : 10
Unit Length Shipping Oracle ERP : 17
Unit Width Shipping Oracle ERP : 11
Weight Kgs : 28
Hydraulic Cylinders Base Mounting Holes Bolt Circle U mm : 130,0
Hydraulic Cylinders Base Mounting Holes Thread Depth Z mm : 14,0
Hydraulic Cylinders Base Mounting Holes Thread V : ½†- 13
Hydraulic Cylinders Base to Advance Port H mm : 31
Hydraulic Cylinders Center Hole Diameter Y mm : 53,8
Hydraulic Cylinders Collapsed Height A mm : 247
Hydraulic Cylinders Collar Thread Length X mm : 48
Hydraulic Cylinders Collar Thread W mm : 6¼"- 12
Hydraulic Cylinders Cylinder Bore Diameter E mm : 123,9
Hydraulic Cylinders Cylinder Effective Area Advance cm2 : 82,3
Hydraulic Cylinders Cylinder Effective Area Retract cm2 : 54,2
Hydraulic Cylinders Extended Height B mm : 336
Hydraulic Cylinders Maximum Cylinder Capacity Advance kn : 576
Hydraulic Cylinders Maximum Cylinder Capacity Retract kn : 380
Hydraulic Cylinders Maximum Operating Pressure Ranges psi : 10,000
Hydraulic Cylinders Outside Diameter D mm : 159
Hydraulic Cylinders Plunger Diameter F mm : 91,9
Hydraulic Cylinders Plunger Thread Length P mm : 19
Hydraulic Cylinders Saddle Diameter J1 mm : 91
Hydraulic Cylinders Saddle Protrusion from Plunger K1 mm : 12
Hydraulic Cylinders Top To Retract Port I mm : 66
Hydraulic Cylinders Collapsed Height A Ranges Mm : 128 - 254
Hydraulic Cylinders Oil Capacity Advance Cm3 : 733
Hydraulic Cylinders Oil Capacity Retract Cm3 : 482
Hydraulic Cylinders Return Type : Double-Acting, Hydraulic Return
Hydraulic Cylinders Saddle Diameter J mm : 91
Hydraulic Cylinders Saddle Protrusion From Plunger K mm : 12
Hydraulic Cylinders Stroke Ranges mm : 48 - 94
PLG: default Price Group List Price : 1
Weight | 31.44 kg |
---|
